Jika Anda pernah menghabiskan waktu berjam-jam memecahkan masalah pada produk terkait kemiringan yang rusak—seperti penyangga medis yang memicu alarm palsu, pelindung jatuh dari pemanas ruangan yang berdiri di lantai gagal setelah beberapa kali digunakan, atau perangkat rumah pintar bertindak tidak menentu—sangat mungkin bahwa kontak pada sakelar kemiringan bantalan bola mekanis telah teroksidasi atau terkorosi. Sebagai pemasok saklar miring, kami sering menghadapi masalah pasca-penjualan seperti ini: prototipe diuji dengan baik, namun setelah produksi dan pengiriman massal, debu, panas, dan kelembapan secara bertahap menyebabkan kontak logam terkorosi, yang menyebabkan kegagalan fungsi perlindungan.
Naluri pertama banyak insinyur adalah mengganti sakelar dengan sakelar bantalan bola mekanis yang murah, namun masalahnya akan terus berulang. Dalam postingan blog hari ini, kami akan membantu Anda memahami sakelar kemiringan fotolistrik. Keuntungan terbesarnya adalah tidak memiliki kontak logam, sehingga menghilangkan korosi dan keausan pada sumbernya. Kami akan melewatkan jargon teknis dan berbagi wawasan praktis yang diperoleh dari proyek dunia nyata untuk membantu Anda menentukan dengan cepat apakah produk ini tepat untuk proyek Anda.
Cara Kerja Sakelar Kemiringan Optoelektronik
Sakelar kemiringan tipe bola tradisional mengandalkan bola logam yang melakukan kontak langsung dengan kontak logam untuk membentuk sirkuit, yang dapat menyebabkan oksidasi dan korosi pada kontak karena kelembapan dan debu. Sebaliknya, saklar kemiringan fotolistrik beroperasi berdasarkan prinsip deteksi sinar inframerah dan berisi pemancar inframerah, penerima, dan bola bergerak. Ketika perangkat ditempatkan secara horizontal, bola menghalangi sinar inframerah, dan keluarannya mengirimkan sinyal "terputus"; ketika dimiringkan ke segala arah untuk mencapai sudut pemicu yang telah ditentukan, bola bergeser, memungkinkan sinar inframerah melewatinya, dan keluarannya mengirimkan sinyal "terpicu".
Catatan Penting:Perangkat ini memiliki arus diam dan hanya cocok untuk perangkat dengan catu daya eksternal; ini tidak cocok untuk produk bertenaga baterai.

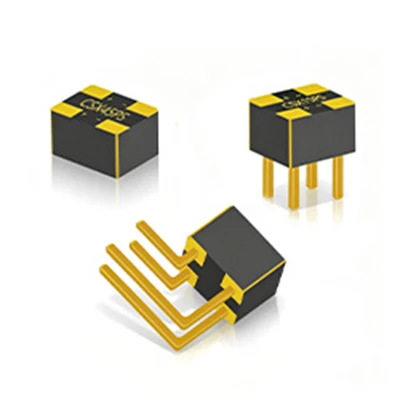

Seri ini menawarkan berbagai sudut pemicu untuk dipilih: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°), dan CSX60PS (60°).Sudut pemicu mengacu pada ambang kemiringan saat sakelar diaktifkan, dan merupakan faktor kunci dalam memilih model yang sesuai.
Sorotan Produk Utama (Nilai Jual Inti untuk Menarik Pembaca)
1. Tidak ada kontak fisik logam：tahan korosi dan bebas aus: Karena konduktivitas listrik tidak bergantung pada kontak logam, hal ini sepenuhnya menghilangkan masalah umum oksidasi, karat, dan kegagalan ablasi yang ditemukan pada sakelar mekanis. Dengan masa pakai hingga 50.000 jam, produk ini cocok untuk peralatan yang memerlukan pasokan listrik terus menerus dalam jangka panjang.
2. Deteksi kemiringan segala arah 360°:Mendeteksi kemiringan ke segala arah, memenuhi kebutuhan perlindungan kemiringan menyeluruh pada peralatan.
3. Instalasi Fleksibel dan Kemampuan Produksi Massal:Dilengkapi ukuran paket standar 4,2 × 3,2 × 3 mm dan mendukung pemasangan permukaan SMT dan pemasangan melalui lubang DIP. Ini dapat dipasang pada papan sirkuit horizontal dan vertikal, sehingga cocok untuk pengembangan prototipe dan produksi otomatis bervolume tinggi.
4. Pengoperasian yang Stabil pada Kisaran Suhu yang Luas:Kisaran suhu pengoperasian 40℃ hingga +85℃, mampu menahan fluktuasi suhu yang disebabkan oleh arus udara panas internal pada peralatan rumah tangga, peralatan medis, dan lingkungan industri umum.
5. Catu Daya Sederhana:Mendukung 3.3V / 5VDC, memungkinkan integrasi langsung dengan papan kontrol MCU utama.
Spesifikasi Umum Kelistrikan
●Tegangan Pengoperasian: 3.3V / 5VDC
●Operasi Saat Ini: 10mA
●Kehidupan Layanan: 50.000 jam
●Suhu Pengoperasian: -40°C hingga +85°C
Contoh proyek dunia nyata untuk membantu Anda menilai dengan cepat bagaimana proyek tersebut selaras dengan kebutuhan Anda
Studi Kasus 1 | Perlindungan Kemiringan untuk Pemilihan Model Stand Perawatan Medis: CSX15PS (Pemicu 15°)
Persyaratan Proyek:Harus memicu alarm cepat dan memutus aliran listrik jika peralatan dimiringkan sedikit pun; peralatan tetap bertenaga sepanjang tahun, sehingga korosi dan kegagalan kontak harus dicegah; didukung oleh catu daya eksternal. Mengapa Memilihnya: Pemicuan cepat pada sudut rendah 15° memastikan respons yang sensitif dan aman; desain tanpa kontak optokopler menghilangkan kekhawatiran tentang korosi kontak akibat penggunaan jangka panjang; opsi pemasangan SMT dan DIP mengakomodasi desain PCB yang berbeda.
Kasus 2 | Perlindungan Kemiringan untuk Pemanas Ruangan Lantai Berdiri Model CSX30PS (Pemicu 30°)
Persyaratan Proyek:Perlindungan pemutusan daya saat perangkat dimiringkan 30°; perangkat mengandung panas dan debu; getaran operasional tidak boleh menyebabkan pemicu yang salah; didukung oleh sumber daya AC eksternal. Mengapa Memilihnya: 30° adalah ambang batas standar untuk perlindungan terbalik pada peralatan kecil; wadah yang tertutup rapat mengisolasi panas dan debu internal; desain tanpa kontak menghilangkan masalah penuaan dan kegagalan yang terkait dengan mekanisme saklar bola tradisional.
Daftar Periksa Penilaian Diri: Membantu Anda Dengan Cepat Menentukan Apakah Produk Ini Layak Dibeli
Setelah membaca pertanyaan di bawah ini, Anda akan dapat menentukan apakah proyek ini tepat untuk Anda:
✅Produk ini cocok untuk dibeli jika proyek Anda memenuhi ketentuan berikut:
1. Perangkat ini didukung oleh sumber daya eksternal dan dapat menangani arus operasi diam 10 mA;
2. Produk memerlukan catu daya jangka panjang dan terus menerus dan tidak dapat mentolerir kegagalan berikutnya yang disebabkan oleh korosi kontak atau kontak yang buruk;
3. Diperlukan deteksi kemiringan segala arah 360°;
4. Lingkungan aplikasi mengandung debu dan udara panas, yang dapat menyebabkan kegagalan sakelar bola mekanis;
5. Pembuatan prototipe dan debugging diperlukan, sekaligus mengakomodasi produksi SMT bervolume tinggi.
❌Kami tidak merekomendasikan produk ini jika proyek Anda memenuhi salah satu kondisi berikut:
1. Perangkat bertenaga baterai dengan persyaratan ketat untuk konsumsi daya diam;
2. Produk konsumen yang dirancang dengan biaya sangat rendah, penggunaan dalam ruangan yang sederhana, dan masa pakai yang singkat (saklar bola mekanis standar sudah cukup);
3. Perangkat dengan tegangan suplai selain 3.3V atau 5V, yang tidak memungkinkan konversi tegangan.1.
Tips Menghindari Kesalahan Saat Memilih Model
Jangan abaikan arus statis, karena dapat menguras daya baterai dengan cepat;
2. Pilih sudut pemicu yang benar berdasarkan logika perlindungan keselamatan Anda; jangan memilih model 60° untuk aplikasi yang memerlukan sudut pemicu kecil;
3. Jangan sekali-kali menyuplai daya melebihi 3,3V atau 5V, karena ini akan langsung membuat perangkat terbakar.
Jika Anda telah menganalisis kebutuhan proyek Anda tetapi masih tidak yakin tentang sudut pandang atau solusi optimal, tidak perlu melakukan trial and error. Baik Anda seorang insinyur R&D di sektor peralatan rumah tangga, medis, atau industri, atau pembeli OEM dalam jumlah besar, jangan ragu untuk menghubungi kami. Kami dapat memberikan sampel pengujian, menyampaikan laporan pengujian kinerja, dan membantu Anda menentukan sudut pemicu yang tepat.
Pada akhirnya, nilai inti dari saklar kemiringan fotolistrik terletak pada desain tanpa kontaknya, yang mengatasi masalah korosi dan keausan yang terkait dengan saklar mekanis. Jika Anda mengalami kesulitan dengan kegagalan kontak pada sakelar bola, produk ini layak untuk dievaluasi. Jika Anda perlu meninjau spesifikasi produk secara detail, tautan ke lembar data disediakan di bawah; jika Anda memerlukan dukungan teknis pribadi untuk pemilihan produk, jangan ragu untuk menghubungi tim kami.
Referensi: Komisi Elektroteknik Internasional (IEC) 60947-5-3: Pedoman Teknis dan Penerapan untuk Sakelar Miring, 2021; Laporan Uji Keandalan Asosiasi Elektronik Industri (IEA) tentang Sensor Kemiringan Fotolistrik, 2022; *Jurnal Sensor dan Aktuator*: Penerapan Sakelar Kemiringan Fotolistrik Tanpa Kontak dalam Solusi Keamanan untuk Peralatan Rumah Tangga dan Alat Kesehatan, Vol. 18, Nomor 2, 2023
